ЧВГ - чугун с вермикулярным графитом

Формы вермикулярного графита в чугуне

ЧВГ представляют собой чугун, в котором графит находится в вермикулярной форме (см. Вермикулярный графит).

Чугуны с вермикулярным графитом (ЧВГ) представляют собой литейные чугуны, обладающие промежуточными механическими и физическими свойствами между серыми чугунами (СЧ) и высокопрочными чугунами (ВЧ). ЧВГ удачно комбинируют прочность, теплопроводность и прочие свойства. ЧВГ обладают хорошими литейными характеристиками и требуют технологического контроля, который применяется при производстве высокопрочных чугунов.

Чугун с вермикулярным графитом - это относительно новый материал, производство и потребление которого развивается очень интенсивно благодаря уникальным свойствам сплава. С каждым годом машиностроительная отрасль всё больше отдаёт предпочтение ЧВГ, многие заводы внедряют этот чугун на своих производствах (например - в 2005 году была изготовлена первая партия такой продукции на литейном заводе ОАО "КАМАЗ-Металлургия", и с тех пор номенклатура только расширяется). ЧВГ применяется, в частности, в автомобильной промышленности при изготовлении двигателей, которые работают при очень высоком давлении.

©ИЦМ(www.modificator.ru)

Честь разработки технологии получения ЧВГ принадлежит компании SinterCast (Швеция, г.Катриненхольм), которая долгие годы посвятила исследованию чугуна с вермикулярным графитом.

Марки ЧВГ

Марки чугуна для отливок, имеющего в структуре графит вермикулярной формы (ВГ), определяемые на основе механических свойств, с количеством шаровидного графита не более 40%, регулируются межгосударственным стандартом ГОСТ 28394-89 "Чугун с вермикулярным графитом для отливок. Марки." Этот стандарт выделяет четыре марки ЧВГ: ЧВГ 30, ЧВГ 35, ЧВГ 40, ЧВГ 45. Аббревиатура ЧВГ - это условное обозначение чугуна с вермикулярным графитом. Условное обозначение ЧВГ включает в себя также цифровое обозначение минимального значения временному сопротивлению разрыву при растяжении, в МПа*10-1например, ЧВГ 45 (450 МПа).

Твёрдость ЧВГ

Твёрдость ЧВГ меняется в зависимости от марки; значения твёрдости по Бринеллю от 130 до 250 HB.

©ИЦМ(www.modificator.ru)

Информация о чугуне с вермикулярным графитом с сайта разработчика:

Что есть ЧВГ

Чугуны отличаются прежде всего формой графитных включений. Серые чугуны характеризуются неупорядоченно ориентированными графитовыми пластинами, в то время, как в высокопрочном чугуне графит существует в виде шариков (сферическая форма графита). Частицы графита в ЧВГ тоже ориентированы беспорядочно и имеют удлинённую форму, как СЧ, но они короче, толще и имеют закруглённые углы:

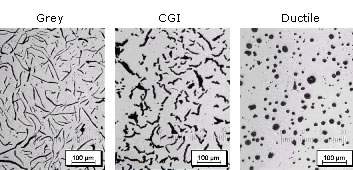

Форма графита в чугуне с вермикулярным графитом в сравнении с СЧ и ВЧ

Разница между этими тремя типами графита в чугуне особенно заметна на трёхмерных (3d) микрофотографиях, сделанных с помощью электронного микроскопа:

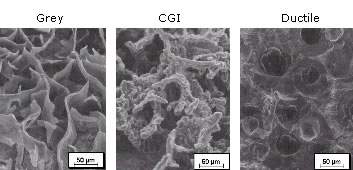

3d-фотографии графита в СЧ, ЧВГ и ВЧ, сделанные на электронном микроскопе

В сравнении с СВ и ВЧ, хаотично переплетённые компактные графитовые "кластеры" ЧВГ прочно закрепляются в металлической матрице. Эта форма графита подавляет зарождение и распространение разрушения. Вермикулярный графит в чугуне создаёт условия для повышенных механических свойств и в то же время обеспечивает хорошую теплопроводность.

Фотографии ЧВГ с сайта разработчика SinterCast.

Автор: Корниенко А.Э. (ИЦМ).
