ИЦМ Форум

Исследовательский центр Модификатор

Модифицирование сплавов: разработка, внедрение, технический аудит
Металловедение. Металлургия. Литейное производство

[ на главную ] [ литература ] [ вопрос-ответ ] [ экология ] [ персоны ] [ предприятия ] [ выставки ] [ контакты ]
    Конференция "Детали машиностроения из ЧВГ: свойства, технология, контроль" пройдёт в Набережных Челнах. Подробнее » ICQ 263-224-713
Справочник литейных дефектов/ Газовая пористость

Газовая пористость

Газовая пористость - дефект отливки

Газовая пористость - это дефект отливки в виде мелких пор, образовавшихся в отливке в результате выделения газов из металла при его затвердевании.

Газовая пористость относится к группе дефектов "Несплошности в теле отливки".

Ндп.*: "Ситовидная пористость", "Течь"

Эквивалент стандартизованного термина на немецком языке: Gasporositat
Эквивалент стандартизованного термина на английском языке: Gas porosity
Эквивалент стандартизованного термина на французском языке: Porosite de gas

*Примечание: Недопустимые к применению термины-синонимы приводятся в ГОСТе в качестве справочных и обозначаются «Ндп».

Источник: ГОСТ 19200-80 "Отливки из чугуна и стали. Термины и определения дефектов" - "Iron and steel castings. Terms and definitions of defects"
УДК 001.4:621.74.04:669.13/.14:006.354

Определение газовой пористости

Шкала пористости алюминиевых сплавов

(на примере алюминиевых литейных сплавов)

  • При определении пористости в алюминиевых литейных сплавах усадочная рыхлость или центральная пористость исключается.
  • Для определения газовой пористости темплеты, вырезанные из чушек, отливки или образцы, вырезанные из отливок, обрабатывают до шероховатости Ra не более 1,6 мкм.
  • Для определения газовой пористости макрошлиф травят, не выявляя макроструктуры, затем промывают проточной водой и просушивают фильтровальной бумагой.

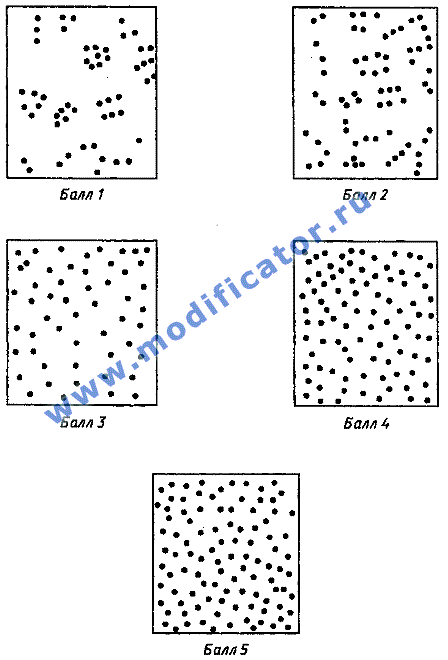

  • Для определения газовой пористости необходимо пользоваться шкалой, приведенной на рисунке. Степень пористости макрошлифов в баллах устанавливают сравнением их с эталонами шкалы.
  • Газовая пористость темплетов чушек определяется на трех квадратах площадью 1 см2 каждый. Количество пор и размер пор определяют как среднее арифметическое трех измерений.
  • При наличии отклонений по среднему количеству, размеру или процентному содержанию пор в сторону увеличения показатели пористости относят к более высокому баллу пористости.
  • На малогабаритных отливках газовую пористость допускается определять на меньшем количестве квадратов.
  • Балл пористости, определенный по трем квадратам на двух макрошлифах темплетов чушек, распространяют на всю плавку.
  • Контроль пористости проводят визуально, невооруженным глазом. Для определения диаметра пор можно пользоваться оптическими приборами с увеличением до 10 раз.
  • Шлиф состоит из пяти эталонов:
    • балл 1 - мелкая пористость;
    • балл 2 - пониженная пористость;
    • балл 3 - средняя пористость;
    • балл 4 - повышенная пористость;
    • балл 5 - высокая пористость.
  • Пользоваться эталонами степени пористости можно независимо от марки сплава.

Источник: ГОСТ 1583-93. Сплавы алюминиевые литейные. Технические условия.



Дополнительная информация по термину "Пористость" представлена на следующей странице>>



Получен патент на нирезист. Разработан состав нирезиста, позволяющий экономить никель до 30%. Подробнее >>>

[новости] | [книги] | [статьи] | [патенты] | [вопрос-ответ] | [экология] | [персоны] | [предприятия] | [справочник] | [ссылки] | [реклама] | [поиск] | [галерея] | [форум] | [контакты]

Rambler's Top100 Рейтинг@Mail.ru


Графит. ИЦМ

Алмаз. ИЦМ

Фуллерен. ИЦМ


Устранить литейные дефекты

Наши контакты: mod2004@rambler.ru тел.: +7 917 270 30 43

Locations of visitors to this page 2007-2015 © "Исследовательский центр Модификатор" www.modificator.ru
При использовании материалов сайта, активная ссылка на источник обязательна.
