Пресс-форма. Изготовление пресс-форм

Характер движения металла при заполнении пресс-формы: ламинарный, турбулентный, дисперсный

Пресс-форма - это приспособление для изготовления изделий из металла, пластических масс, модельных составов и других материалов путём прессования. Пресс-форма представляет собой две металлические плиты с полостью, соответствующей конфигурации изделия. Пресс-формы используют в литье под давлением, литье по выплавляемым моделям.

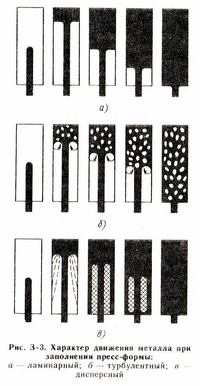

Заполнение пресс-формы металлом - характер движения металла в полости пресс-формы, зависящий от скорости впуска, соотношения размеров питателя и отливки, вязкости металла и других параметров. Различают три вида заполнения (см. рисунок):

  • ламинарное (скорость впуска до 0,3 м/с, соотношение толщины питателя к толщине отливки не более 0,7);
  • турбулентное (скорость впуска до 0,5-15 м/с, отношение площадей поперечного сечения питателя и отливки не более 0,5);
  • дисперсное (скорость впуска более 25 м/с, отношение площадей поперечного сечения питателя и отливки не более 0,5).

Пресс-форма для выплавляемых моделей - это форма для производства разовых литейных моделей из модельных выплавляемых, растворяемых, газифицируемых и выжигаемых материалов. В зависимости от вида используемого модельного материала пресс-форму заполняют под давлением или заливают материал в расплавленном состоянии под действием гравитационных сил.

Пресс-форма для литья под давлением - согласно ГОСТ 17819-84 это металлическая литейная форма для производства отливок на машинах литья под давлением.

Подготовлено: Корниенко А.Э. (ИЦМ)

Лит.: Иванов В.Н. Словарь-справочник по литейному производству. – М.: Машиностроение, 1990. – 384 с.: ил. ISBN 5-217-00241-1
