Статьи/ Совершенствование технологии модифицирования чугунов с шаровидным графитом Mg-Ni-Fe лигатурой
Совершенствование технологии модифицирования чугунов с шаровидным графитом Mg-Ni-Fe лигатурой.
Панов А.Г. (ООО «ИЦМ»), Корниенко А.Э. (ООО «НЭК»), Корниенко А.Э. (ООО «ИЦМ»), Киселёв Д.В. (СПбГПУ)
Страницы: 1 | 2 |
<<...

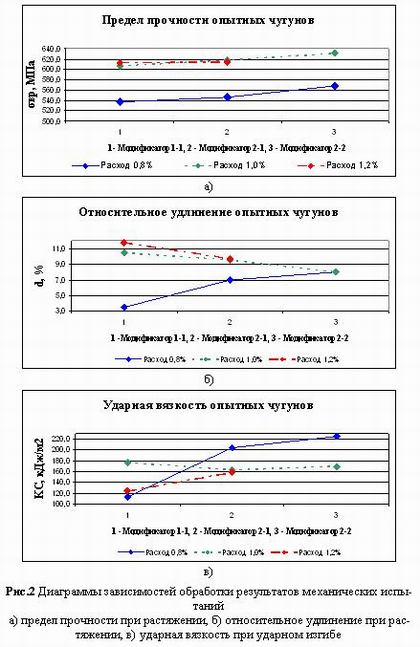

Анализ результатов испытаний позволяет сделать следующие выводы. Прежде всего, в литом состоянии из полученных чугунов требованиям
ГОСТ 7293-85 марки ВЧ50 удовлетворяют все варианты, кроме модифицирования лигатурой, полученной без обработки расплава, при расходе
модификатора 0,8%. Вариант с модификатором, полученным без обработки расплава, при расходе 0,8% не удовлетворяет требованиям марки ВЧ50
по значению относительного удлинения (менее 7%). Кроме того, все варианты с расходами 1,0% и 1,2% удовлетворяют требованиям марки ВЧ60.
Таким образом, для данного метода (ковшевое модифицирование) и типа лигатуры (Fe-Ni-Mg-RE) наиболее стабильно получается марка ВЧ60 с
высокими показателями пластических свойств при достаточно низком расходе модификатора и высоком его усвоении.
Максимальный разброс значений (максимальная нестабильность процесса модифицирования) наблюдается по показателю относительное удлинение
у варианта 1-1, минимальный разброс по всем показателям (максимальная стабильность процесса модифицирования) наблюдается у варианта 2-2.
Далее из 37 образцов после испытаний на растяжение с известными значениями предела прочности (σвр) и относительного
удлинения (δ) и 47 образцов после испытаний на ударный изгиб с известными значениями ударной вязкости (KCU) были изготовлены
микрошлифы для металлографического анализа. С помощью программного обеспечения «Тиксомет» были построены панорамные изображения
нетравленой микроструктуры образцов площадью около 20 мм2 при увеличении 100х. На изображениях по уровню серого выделялись
частицы графита и вычислялся фактор формы:
где А – площадь частицы, D – максимальный диаметр частицы по Фере (Примечание 2: Линейный размер частицы как максимальная величина проекции ее изображения на горизонтальную и вертикальную оси).

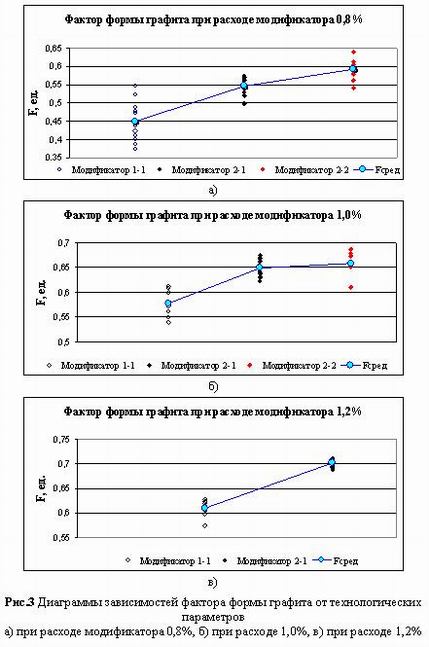

Результаты обработки вычислений сведены в диаграммы и представлены на рисунке 3.
Анализ диаграмм зависимостей фактора формы от технологических параметров позволяет сделать следующие выводы.
- при всех расходах модификатора наблюдается монотонное увеличение среднего значения фактора формы в последовательности вариантов
модификаторов: 1-1 → 2-1 → 2-2.
- увеличение расхода модификатора сопровождается увеличением среднего значения фактора формы. При этом уменьшается разброс значений,
то есть повышается стабильность последнего (по всей видимости, значение фактора формы 0,611 для варианта 2-2 при расходе 1,0% является выпадом).
Таким образом, результаты исследования подтверждают исключительную роль модификаторов и их качества в формировании механических
свойств и структуры чугунов с шаровидным графитом, получаемых методом ковшевого модифицирования с помощью Fe-Ni-Mg-RE лигатуры. При
этом стабильность операции модифицирования определяется не только базовым составом модификатора, обычно указываемом в сертификате
качества, но и, по крайней мере, ещё и способом изготовления модификатора. При одном и том же составе модификатора различное его
происхождение значительно меняет зону стабильности результатов модифицирования как по ширине диапазона расхода модификатора, так
и по среднему значению расхода модификатора. Возможность получения стабильных результатов модифицирования для марки ВЧ50 и ВЧ60 при
более низких значениях расхода модификатора, изготовленного по варианту 3 позволяет сократить затраты на изготовление отливок на
операции модифицирования на 10…20%
Список литературы:
- Ващенко К.И., Софрони Л. Магниевый чугун // Киев: МАШГИЗ. 1960. – 488 с.
- Давыдов С.В., Панов А.Г. Тенденции развития модификаторов для чугуна и стали // М: Заготовительные производства в машиностроении, 2007, № 1. – С.3-11.
- Чуватин В.Н., Колпаков А.А. Эффективность магнийсодержащих модификаторов различных производителей // М: Литейщик России. 2004. № 2. С. 13-14.
- Дынин А. Я., Усманов Р. Г. Еще раз о модификаторах // М: Литейщик России. 2004. № 10. С. 11-13.
- Никитин В. И., Никитин К.В. Наследственность в литых сплавах // Изд. 2-е, перераб. и доп. М: Машиностроение-1, 2005. – 476 с.
Панов А.Г. (ООО «ИЦМ»), Корниенко Андрей Э. (ООО «НЭК»), Корниенко Аина Э. (ООО «ИЦМ»), Киселёв Д.В. (СПбГПУ). Совершенствование
технологии модифицирования чугунов с шаровидным графитом Mg-Ni-Fe лигатурой. // М: Литейщик России, 2009, №3. - с. 27-30.
Ознакомиться с печатной версией статьи в формате DjVu; 115 КБ >>>
Вы также можете запросить статью в формате PDF по ICQ или электронной почте.
Внимание! К сожалению, во время вёрстки статьи в редакции журнала "Литейщик России" допущены следующие неточности: в список авторов не включён Киселёв Д.В. (СПбГПУ), а также перепутаны сноски в тексте.
Страницы: 1 | 2 |
Перейти к разделу "Статьи"
|
