УДК 669.184.046.554:669.891
О качественных характеристиках модификаторов.
Рябчиков И.В., Панов А.Г. , Корниенко А.Э.
(«Исследовательский центр Модификатор») // М: Сталь, 2007, № 6. – с. 18-23
В отличие от обычных ферросплавов к модификаторам потребители предъявляют дополнительные требования по увеличению
плотности сплава и снижению температуры плавления, оптимизации и стабилизации химического и фазового состава сплава [1,2].
К важным показателям качества модификаторов относятся также низкая окисленность, отсутствие в сплаве газов, шлаковых включений,
элементов-демодификаторов и др.
(Ниже приведены данные о физических и физико-химических свойствах модификаторов для обработки железо-углеродистых расплавов,
а также результаты исследований структуры и некоторых потребительских свойств наиболее распространенных модификаторов стали).
Физические и физико-химические свойства модификаторов.
Для внепечной обработки сталей наиболее широко примененяют алюминий, магний, щелочно-земельные и некоторые редкоземельные

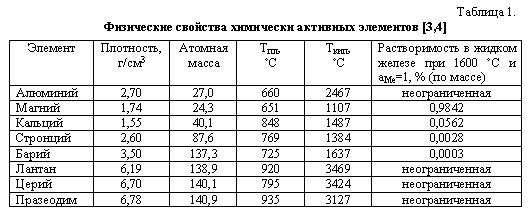

элементы. Все они имеют низкую температуру плавления (табл.1); магний и ЩЗЭ, кроме бария, также имеют относительно низкую
температуру кипения. Растворимость магния и всех ЩЗЭ в жидком железе крайне мала. Их плотность значительно меньше, чем
плотность железа. Плотность церия и других РЗЭ цериевой группы близка плотности железа.
Эффективный ввод в железоуглеродистый расплав без специальных технических средств таких активных элементов как Al, Mg, ЩЗЭ
затруднен из-за их низкой плотности относительно плотности расплава. Ввод Mg и ЩЗЭ усложняется вследствие их низкой растворимости
в металлическом расплаве, а ввод Mg, Ca и Sr затруднён ещё и из-за высокой упругости пара этих элементов.
Снижение давления пара кальция, или другого легкоиспаряющегося элемента (например, стронция) может быть достигнуто путем
сплавления этих элементов с другим компонентом, упругость пара которого относительно низка. О степени влияния различных компонентов
сплавов на снижение парообразования летучего элемента можно судить в первом приближении по диаграммам состояния [5-7], что позволяет
оценить возможность взаимодействия элемента-модификатора с примесными элементами стали (табл.2: Температура устойчивости
химических соединений в двойных системах магния и ШЗЭ с растворителями Al, Si, Ni и примесными элементами стали).
Кальций с барием и стронцием образует жидкие и твердые растворы. Растворение кальция в этих металлах сопровождается уменьшением
температуры плавления сплава. Минимум на кривой солидуса на диаграмме Ca-Ba соответствует 54,5% (ат.) Ca при 605°C, в
системе Ca-Sr – 38,0% (ат.) Ca и 738°C...>>
Здесь представлен отрывок статьи:
Рябчиков И.В., Панов А.Г., Корниенко А.Э. О качественных характеристиках модификаторов. - // М: Сталь, 2007, № 6. – с. 18-23
Запросить полный текст статьи в формате PDF можно по электронной почте или ICQ
Перейти к разделу "Статьи"
|
