Изотермическое превращение аустенита

Изотермическое превращение аустенита - это превращение переохлаждённого аустенита при постоянной температуре.

Превращение аустенита в перлит заключается в распаде аустенита - твёрдого раствора углерода в γ-железе, на почти чистое α-железо и цементит.

Реакция изотермического превращения аустенита: Fe_γ(C) → Fe_α + Fe₃C (Цементит)

При температуре равновесия A₁ превращение аустенита в перлит невозможно, так как при этой температуре свободные энергии исходного аустенита и конечного перлита равны. Превращение может начаться лишь при некотором переохлаждении...

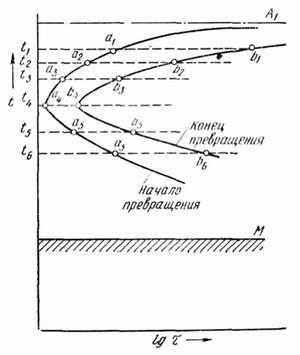

На рисунке показано время превращения аустенита в перлит в зависимости от степени переохлаждения, т.е. превращение переохлаждённого аустенита при постоянной температуре. Поэтому такие диаграммы обычно называют диаграммами изотермического превращения аустенита. Кривые на диаграмме изотермического превращения аустенита имеют вид буквы С, поэтому их часто называют С-образными или просто С-кривыми. Горизонтальная линия M показывает температуру начала бездиффузного мартенситного превращения.

Свойства и строение продуктов превращения аустенита зависят от температуры, при которой происходил процесс его распада. См. Перлит, Сорбит, Троостит (тростит), Бейнит.

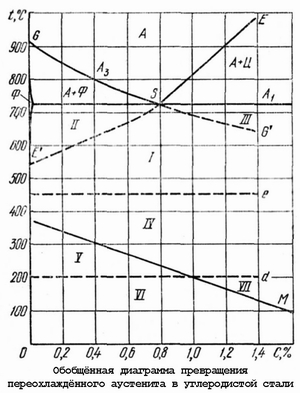

Связь между характером изотермического превращения аустенита, содержанием углерода и температурой показывает обобщённая диаграмма превращения переохлаждённого аустенита в углеродистой стали.

В зависимости от содержания углерода и степени переохлаждения мы имеем такие области превращений аустенита:

I - превращение аустенит → перлит;

II - предварительное выделение феррита и затем превращение аустенит → перлит;

III - предварительное выделение цементита и затем превращение аустенит → перлит;

IV - превращение аустенит → бейнит;

V - превращение аустенит → мартенсит и распад остаточного аустенита с образованием бейнита;

VI - превращение аустенит → мартенсит;

VII - переохлаждённый аустенит сохраняется без превращения.

После рассмотрения процесса превращения аустенита при постоянной температуре и разных степенях переохлаждения можно перейти к рассмотрению процесса распада аустенита при непрерывном охлаждении, когда сталь, нагретая до аустенитного состояния, охлаждается с разной скоростью.

Диаграмма изотермического распада аустенита строится в координатах температура-время; в этих же координатах изображаются и кривые охлаждения.

Для более точной оценки превращений, совершающихся при непрерывно меняющейся температуре, пользуются так называемыми теркмокинетическими или анизотермическими диаграммами превращений аустенита, диаграммами, характеризующими превращение аустенита при различных скоростях охлаждения.

Хотя диаграммы изотермического превращения аустенита дают много сведений о характере превращений, на практике изотермичность превращения достигается далеко не всегда.

Для полной информации о превращении аустенита той или иной марки стали необходимы как диаграммы изотермического превращения аустенита, так и анизотермического превращения, а также ряд дополнительных сведений: марка и состав стали, температура нагрева, размер зерна аустенита, а также свойства (хотя бы твёрдость) продуктов распада и соотношение структурных составляющих.
