ИЦМ Форум

Исследовательский центр Модификатор

Модифицирование сплавов: разработка, внедрение, технический аудит
Металловедение. Металлургия. Литейное производство

[ на главную ] [ литература ] [ вопрос-ответ ] [ экология ] [ персоны ] [ предприятия ] [ выставки ] [ контакты ]
    Конференция "Детали машиностроения из ЧВГ: свойства, технология, контроль" пройдёт в Набережных Челнах. Подробнее » ICQ 263-224-713

Ферросплавы

Согласно [1] ферросплавы – это сплавы железа с другими элементами, применяемые для раскисления и легирования железоуглеродистых сплавов. К ферросплавам условно относят также некоторые сплавы, содержащие Fe лишь в виде примесей (например, силикоалюминий, силикокальций). Ферросплавы получают плавкой руды или рудного концентрата в ферросплавных печах. Сортамент ферросплавов весьма разнообразен. Важнейшие из ферросплавов: ферросилиций, феррохром, ферромарганец, ферровольфрам, ферромолибден и другие. Общие требования к отбору и подготовке проб ферросплавов для химического анализа регламентирует ГОСТ 17260-80 [2].

Ферросплавы

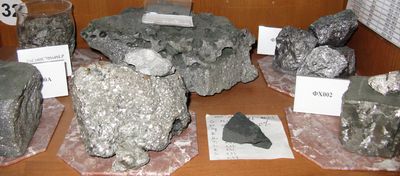

Ферросплавы - стенд на кафедре металловедения и физики прочности МИСиС Плакат на стенде ферросплавов в МИСиС сообщает нам, что:
Ферросплавы - это сплавы в виде чушек, блоков, кусков или подобных форм, а также в виде гранул или порошков, агломерированные или нет, используемые обычно в чёрной металлургии, как легирующие, раскислители, десульфураторы, модификаторы, обычно не ковкие, содержащие в массовых долях 4% и более железа и один или более из следующих элементов: марганца - более 6%; фосфора - более 3%, кремния - более 8%, бора - более 6%, хрома и других необходимых элементов - более 10% каждого, кроме углерода, при массовой доле меди не более 10%.
К ферросплавам условно отнесены хром и марганец металлические, а также отдельные марки ферросиликокальция и ферросиликомарганца, в которых железо рассматривается, как примесь и составляет по массе <4%.

В настоящее время в литейном производстве и металлургии уже не принято считать абсолютными синонимами термины ферросплав и модификатор. Разницу между модификатором и ферросплавом объясняет, например, автор [3], в начале своей статьи несколько сбивая с толку читателя двумя противоречивыми "постулатами": 1. Модификатор – это не ферросплав. 2. Модификатор – это ферросплав особой элитной породы. (И.В. Рябчиков).

©ИЦМ(www.modificator.ru)

Ниже приводятся краткие характеристики ферросплавов.

Ферробор

Ферробор – ферросплав, применяемый для легирования стали, чугуна и других сплавов, а также для изготовления покрытий сварочных электродов и наплавочных смесей. ГОСТ 14848-69.

Феррованадий

Феррованадий – ферросплав, применяемый для легирования стали, сплавов и чугуна. Марки феррованадия: Вд1, Вд2 и Вд3. Содержание элементов (в зависимости от марки), %: V не менее 35; C до 0,75-1; Si до 2-3,5.

Ферровольфрам

Ферровольфрам – ферросплав, применяемый для легирования сталей и сплавов. Хим.состав ферровольфрама представлен в таблице.

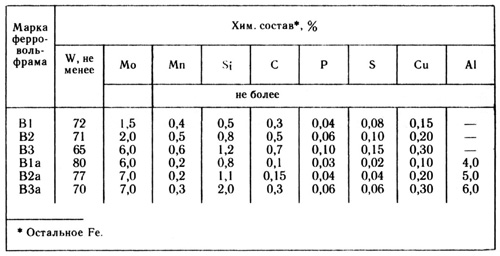

Химический состав ферросплава - ферровольфрама. Таблица

Ферромарганец

Ферромарганец – ферросплав, содержащий 70-85% Mn и применяемый для раскисления и легирования стали, чугуна, сплавов, а также для обмазки сварочных электродов. Изготовляют: низкоуглеродистый ферромарганец (ФМн 0,5), среднеуглеродистый (ФМн 1,0А; ФМн 2,0 и др.), высокоуглеродистый (ФМн 78К, ФМн 75АС6 и др.). В обозначении марок буквы означают Ф – Fe, Мн – Mn, А – пониженное содержание P, К – пониженное содержание калия, С – повышенное содержание Si. Цифры обозначают максимальную долю C в марках низко- и среднеуглеродистого ферромарганца и минимальную долю Mn в марках высокоуглеродистого ферромарганца. ГОСТ 4755-80. (Ферромарганец - подробно)
Химический состав низкоуглеродистого ферромарганца >>

Ферромолибден

Ферромолибден – ферросплав, применяемый для легирования стали, чугуна и сплавов. Изготовляют три марки ферромолибдена: ФМ1, ФМ2, ФМ3, содержащие (в зависимости от марок), %: Mo не менее 55-58%; W до 0,6-1; Si до 0,8-2; C до 0,05-0,2. ГОСТ 4759-79.

Феррониобий

Феррониобий – ферросплав, содержащий, %: Nb (Nb+Ta) от 60; Si 10-12,5; Al 2-6; Ti 3-8; остальное Fe и примеси. Феррониобий применяют при выплавке конструкционной стали и жаропрочных сталей.

Ферросиликобарий

Ферросиликобарий – ферросплав, содержащий 57-60% Si, 19-22% Ba, применяемый для раскисления и модифицирования стали, чугуна и сплавов. Ферросиликобарий обеспечивает низкую степень отбеливаемости чугуна.

Ферросиликохром

Ферросиликохром – ферросплав, применяемый для легирования и раскисления стали и сплавов, модифицирования чугуна, а также для использования в качестве восстановителя при выплавке феррохрома. ГОСТ 11861-77.

Ферросилиций

Ферросилиций – ферросплав, применяемый для раскисления и легирования стали и сплавов, легирования и раскисления чугуна. Изготовляют одиннадцать марок ферросилиция: от ФС92 (Si не менее 92%) до ФС20 (19-23% Si). ГОСТ 1415-78.

Ферротитан

Ферротитан – ферросплав, применяемый для раскисления и легирования стали, чугунов и сплавов, а также для производства сварочных материалов. ГОСТ 4761-80.

Феррофосфор

Феррофосфор – ферросплав, основные компоненты которого железо и 2-25% фосфора; выплавляют в доменной печи (восстановлением аппатитов или фосфоритов) или получают как попутный продукт при электротермическом производстве жёлтого фосфора. Феррофосфор применяют при выплавке сталей и чугунов.

Феррохром

Феррохром – ферросплав, применяемый для легирования стали, чугуна и других сплавов. Содержание хрома в феррохроме, %: не менее 60 (в высокоуглеродистом), не менее 65 (в средне- и низкоуглеродистом). Марки феррохрома: ФХ001А, ФХ001Б, ФХ050Б, ФХ400А, ФХ800Б, ФХ800СА и т.д., где Ф- железо, Х – хром, С – кремний; буквы А и Б указывают на различное содержание фосфора. Цифры означают максимальное содержание углерода в процентах. ГОСТ 4757-79 Е.

Ферроцерий

Ферроцерий – ферросплав, содержащий, %: Ce 40-45; La 18-25; Nd 10-12; Pr 5-7; Fe не более 15. Ферроцерий относится к мишметаллам.

Подготовлено: Корниенко А.Э. (ИЦМ)

Лит.:

  1. Иванов В.Н. Словарь-справочник по литейному производству. – М.: Машиностроение, 1990. – 384 с.: ил. ISBN 5-217-00241-1
  2. ГОСТ 17260-80. Ферросплавы, хром и марганец металлические. Общие требования к отбору и подготовке проб для химического анализа.
  3. Рябчиков И. В. История развития производства модификаторов и основные требования к ним – Сб.докладов Литейного консилиума №1 «Модифицирование как эффективный метод повышения качества чугунов и сталей» - Челябинск: Челябинский Дом печати, 2006 - с. 4 [Перейти к статье]
  4. Рябчиков И.В. Ферросплавы с редкоземельными и щелочноземельными металлами / Рябчиков И.В., Мизин В.Г., Лякишев Н.П., Дубровин А.С.. - М.: Металлургия, 1983. - 272 с.
  5. Григорович К.П. Ферросплавы / К.П. Григорович, В.А. Боголюбов, В.П. Елютин, А.М. Самарин, В.А. Языков. - ОНТИ НКТП СССР, 1934. - 380 с.
  6. Рысс М.А. Производство ферросплавов. - М.: Металлургия, 1985. - 344 с.
  7. Жучков В.И., Гасик М.И., Шешуков О.Ю. Структура и свойства ферросплавов. - Сб.докладов Литейного консилиума №2 «Теория и практика металлургических процессов при производстве отливок из чёрных сплавов» - Челябинск: Челябинский Дом печати, 2007 - с. 84. [Перейти к статье]
  8. Жучков В.И., Заякин О.В., Шешуков О.Ю. Разработка рациональных составов ферросплавов для обработки стали и чугуна. - Сб.докладов Литейного консилиума №2 «Теория и практика металлургических процессов при производстве отливок из чёрных сплавов» - Челябинск: Челябинский Дом печати, 2007 - с. 88. [Перейти к статье]




Получен патент на нирезист. Разработан состав нирезиста, позволяющий экономить никель до 30%. Подробнее >>>

[новости] | [книги] | [статьи] | [патенты] | [вопрос-ответ] | [экология] | [персоны] | [предприятия] | [справочник] | [ссылки] | [реклама] | [поиск] | [галерея] | [форум] | [контакты]

Rambler's Top100 Рейтинг@Mail.ru


Графит. ИЦМ

Алмаз. ИЦМ

Фуллерен. ИЦМ


Подбор режимов модифицирования и наиболее эффективного модификатора >>
Наши контакты: mod2004@rambler.ru тел.: +7 917 270 30 43

Locations of visitors to this page 2007-2015 © "Исследовательский центр Модификатор" www.modificator.ru
При использовании материалов сайта, активная ссылка на источник обязательна.
