Справочник литейных дефектов/ Газовая пористость
Газовая пористость
Газовая пористость - это дефект отливки в виде мелких пор, образовавшихся в отливке в результате выделения
газов из металла при его затвердевании.
Газовая пористость относится к группе дефектов "Несплошности в теле отливки".
Ндп.*: "Ситовидная пористость", "Течь"
Эквивалент стандартизованного термина на немецком языке: Gasporositat
Эквивалент стандартизованного термина на английском языке: Gas porosity
Эквивалент стандартизованного термина на французском языке: Porosite de gas
*Примечание: Недопустимые к применению термины-синонимы приводятся в ГОСТе в качестве справочных и обозначаются «Ндп».
Источник: ГОСТ 19200-80 "Отливки из чугуна и стали. Термины и определения дефектов" -
"Iron and steel castings. Terms and definitions of defects"
УДК 001.4:621.74.04:669.13/.14:006.354
Определение газовой пористости
(на примере алюминиевых литейных сплавов)
- При определении пористости в алюминиевых литейных сплавах усадочная рыхлость или центральная пористость исключается.
- Для определения газовой пористости темплеты, вырезанные из чушек, отливки или образцы, вырезанные из отливок,
обрабатывают до шероховатости Ra не более 1,6 мкм.
- Для определения газовой пористости макрошлиф травят, не выявляя макроструктуры, затем промывают проточной водой и
просушивают фильтровальной бумагой.

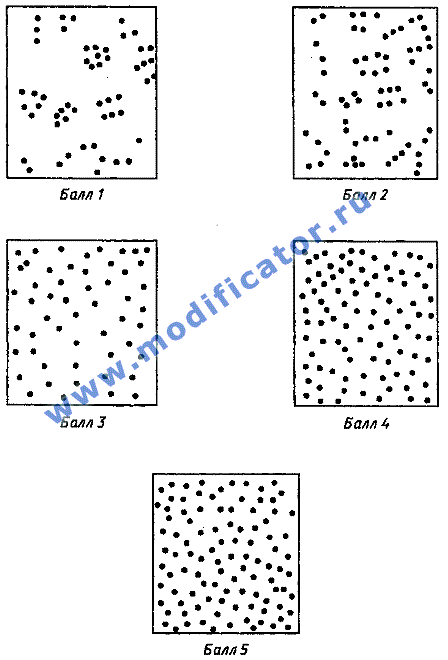

- Для определения газовой пористости необходимо пользоваться шкалой, приведенной на рисунке. Степень пористости макрошлифов
в баллах устанавливают сравнением их с эталонами шкалы.
- Газовая пористость темплетов чушек определяется на трех квадратах площадью 1 см2 каждый. Количество пор и
размер пор определяют как среднее арифметическое трех измерений.
- При наличии отклонений по среднему количеству, размеру или процентному содержанию пор в сторону увеличения показатели пористости
относят к более высокому баллу пористости.
- На малогабаритных отливках газовую пористость допускается определять на меньшем количестве квадратов.
- Балл пористости, определенный по трем квадратам на двух макрошлифах темплетов чушек, распространяют на всю плавку.
- Контроль пористости проводят визуально, невооруженным глазом. Для определения диаметра пор можно пользоваться оптическими приборами
с увеличением до 10 раз.
- Шлиф состоит из пяти эталонов:
- балл 1 - мелкая пористость;
- балл 2 - пониженная пористость;
- балл 3 - средняя пористость;
- балл 4 - повышенная пористость;
- балл 5 - высокая пористость.
- Пользоваться эталонами степени пористости можно независимо от марки сплава.
Источник: ГОСТ 1583-93. Сплавы алюминиевые литейные. Технические условия.
Дополнительная информация по термину "Пористость" представлена на следующей странице>>
|
